Unser „Chrismotec“ hatte damit leider ausgedient.
Dieser Träger hatte jedoch den Vorteil, dass er jederzeit wieder entfernt und auch ohne Bohrlöcher ausgekommen ist. So sollte auch der neue Träger funktionieren. Weiterhin habe ich mir einen Vollauszug vorgestellt, damit die schweren Räder nicht in die Garage gehoben werden müssen.
Die Räder sollen auf einem Gabelhalter für’s Vorderrad montiert werden und hinten in einer Führung stehen. Gesagt getan habe ich mich hingesetzt die Garage gemessen, eine Zeichnung gemacht und Konstruktionsrohr bestellt.
ext/dmzx/imageupload/img-files/5617/072 ... 83d352.jpg

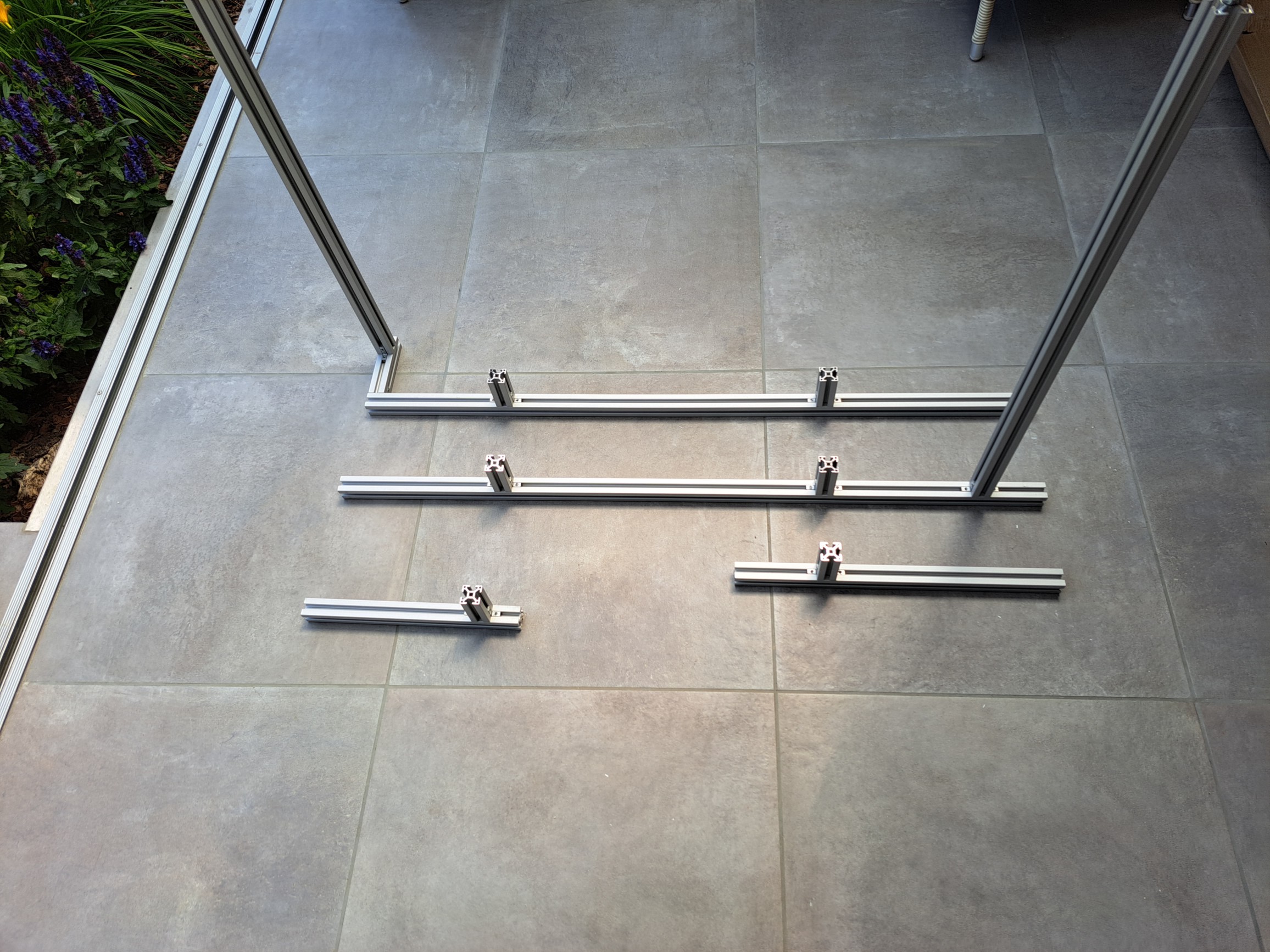

Hier sieht man erst einmal die Anordnung der Grundkonstruktion.
ext/dmzx/imageupload/img-files/5617/11e ... 5fca19.jpg

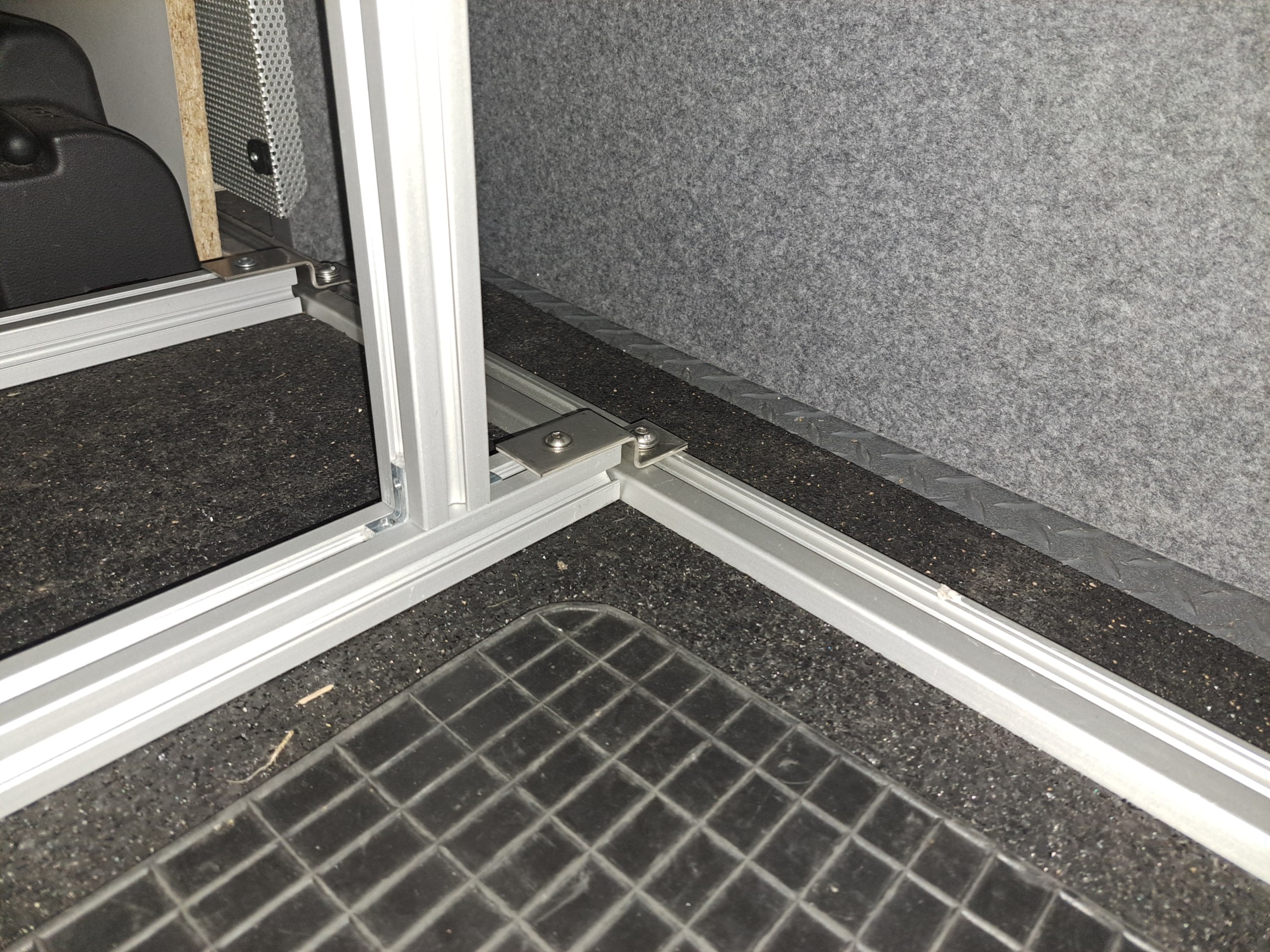

Die Rohrenden habe ich später mit einem Z-Winkel aus Edelstahl mit den Zurschienen im Wohnmobil verbunden.
Diese Winkel habe ich speziell in einem benachbarten Metallbetrieb anfertigen lassen.

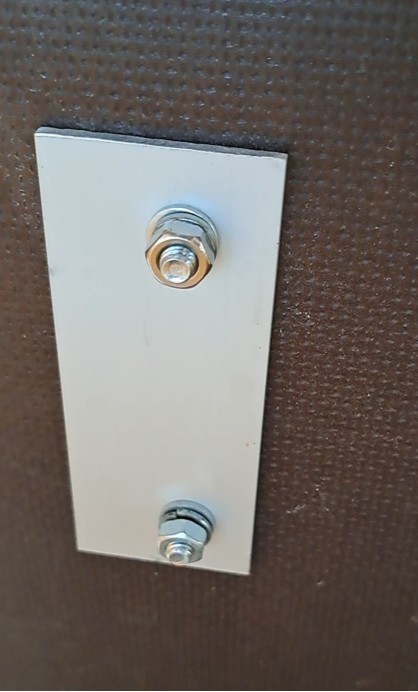

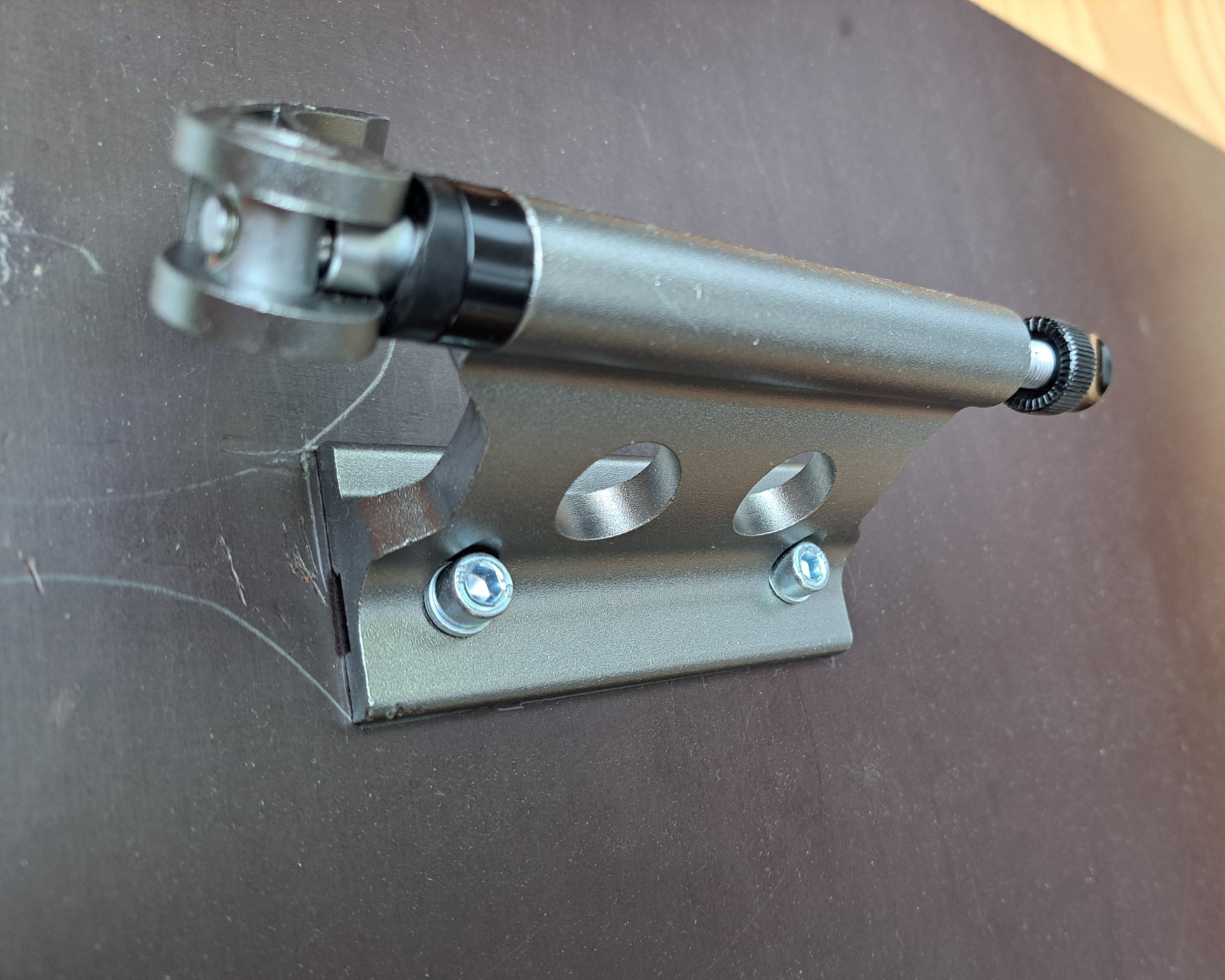

Für die Aufnahme der Räder habe ich zwei Gabelböcke im Netz gekauft und auf eine Siebdruckplatte von 9mm montiert. Die Platte hatte ich noch in meinem Holzlager. Die Böcke wurden zur Stabilisierung von unten mit einer Aluplatte als Gegenhalt fixiert.
ext/dmzx/imageupload/img-files/5617/a80 ... a7548e.jpg
ext/dmzx/imageupload/img-files/5617/bc7 ... 0a989c.jpg

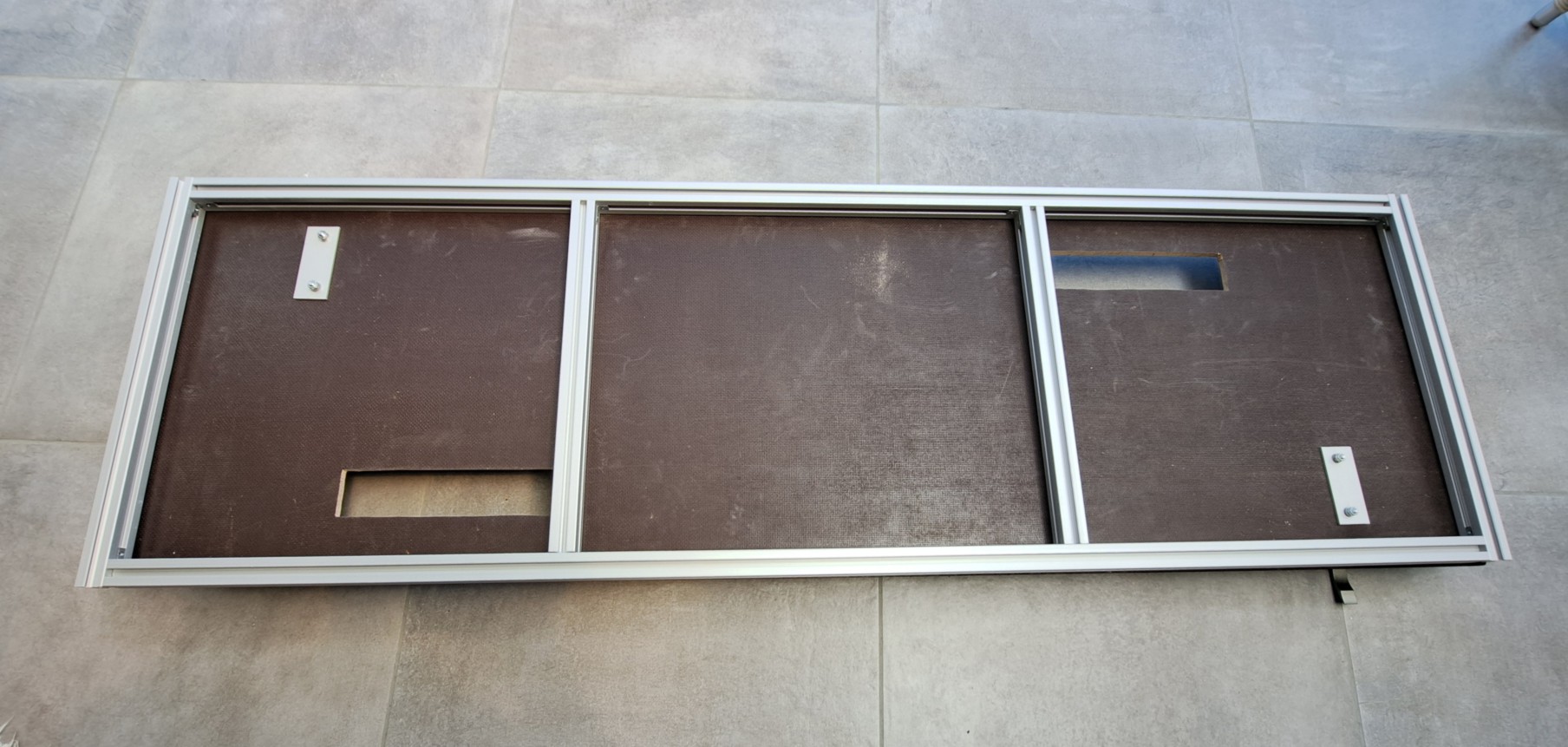

Hier sieht man die Platte mit Ausschnitt für das Hinterrad auf dem Hilfsrahmen.
Die Platte wurde auf einem Hilfsrahmen, ebenfalls aus Konstruktionsrohr mit Hilfe von 14 M6 schrauben montiert
ext/dmzx/imageupload/img-files/5617/c85 ... c10d22.jpg
ext/dmzx/imageupload/img-files/5617/adb ... 9143e1.jpg

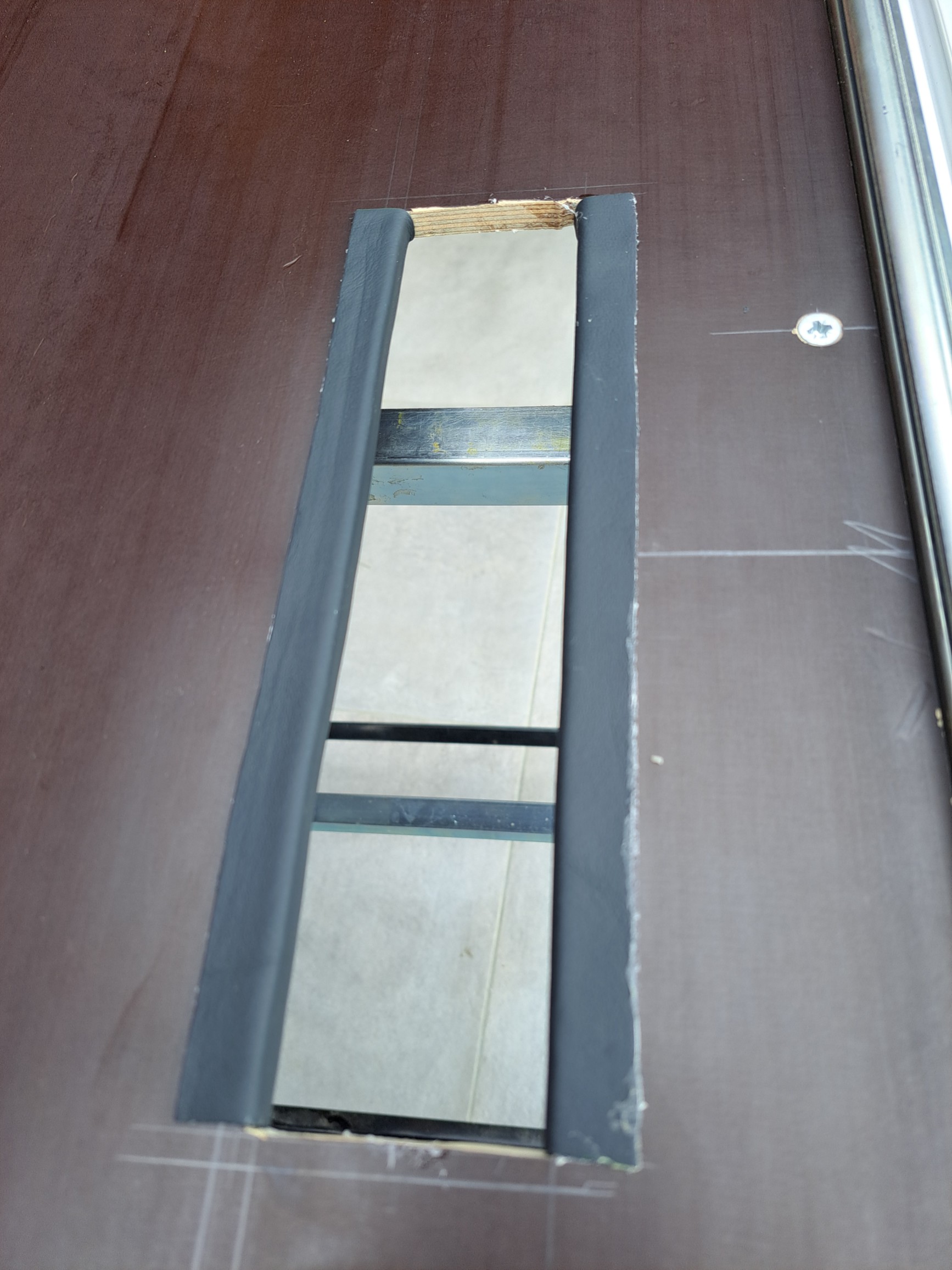

Damit die Räder seitlich keinen Schaden nehmen habe die Kante mit Leder beklebt.
Weiterhin benötigte ich natürlich zwei Schienen mit Vollauszug (1500mm lang / 220kg Tragfähigkeit) Auch diese habe ich mir im Netz besorgen können.

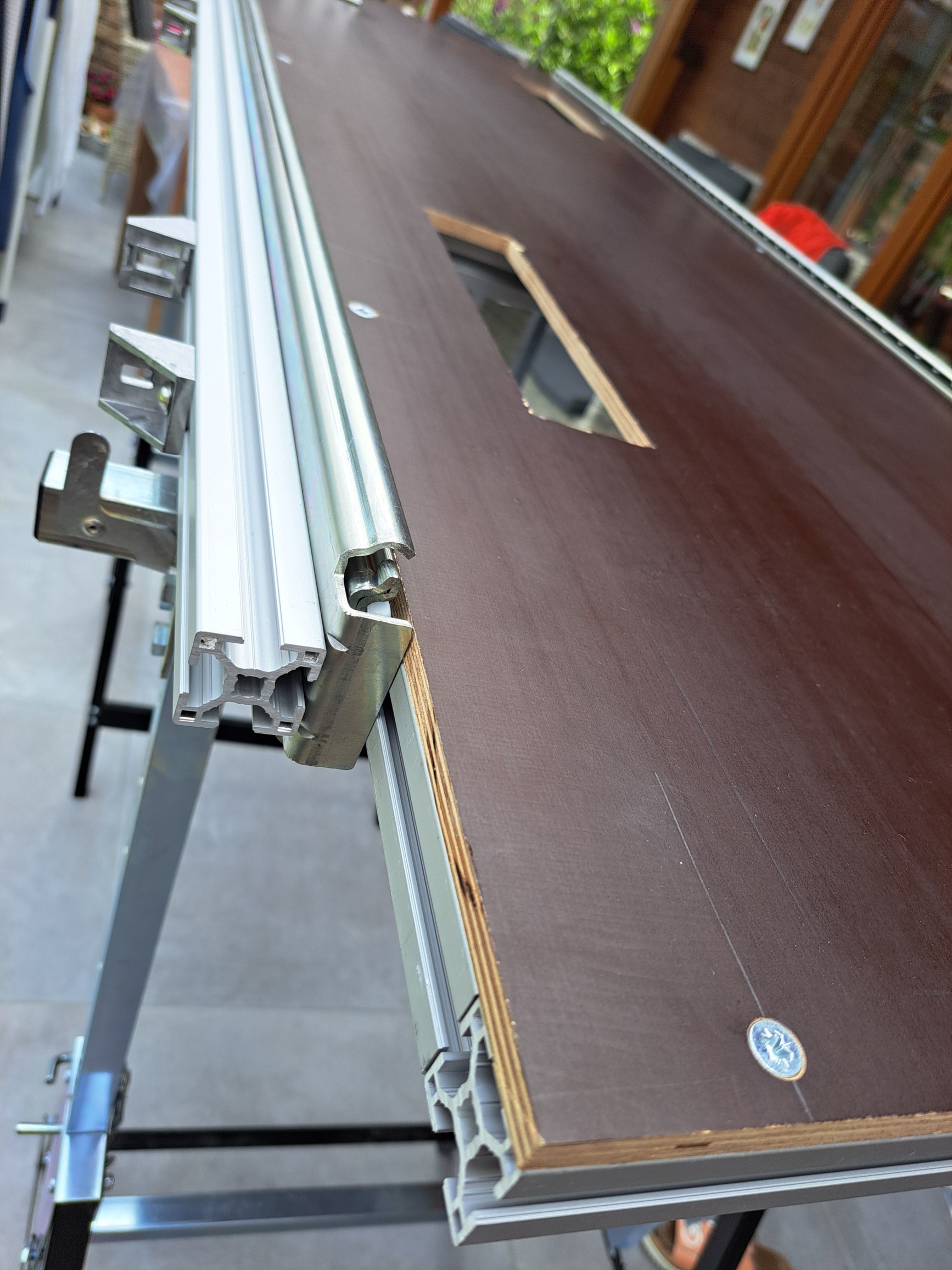

Die Vollauszüge wurden nun an den Hilfsrahmen und von der anderen Seite an zwei Konstruktionsrohren befestigt.
ext/dmzx/imageupload/img-files/5617/5e7 ... aa5853.jpg
ext/dmzx/imageupload/img-files/5617/720 ... f55961.jpg

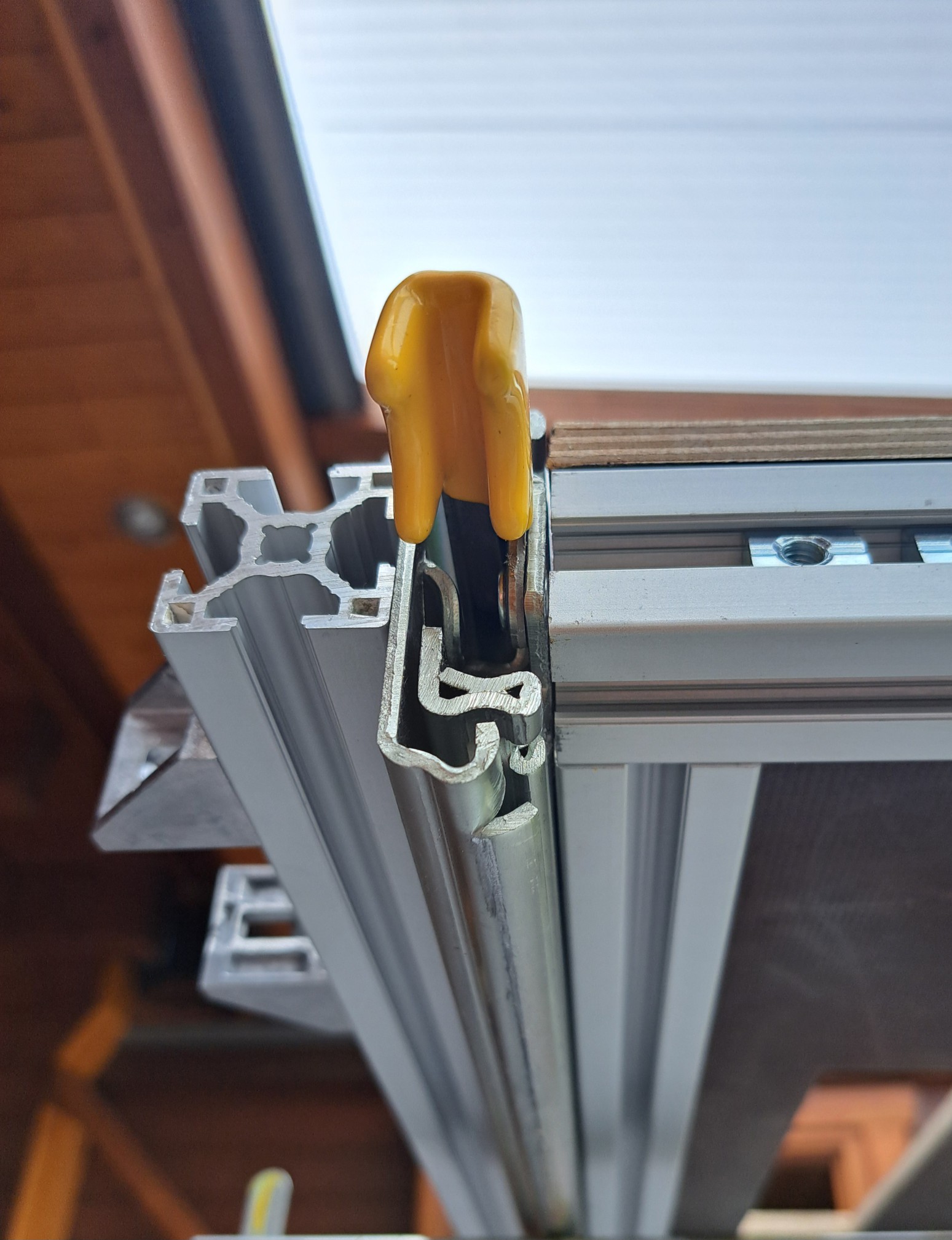

Hier Blick von unten.
ext/dmzx/imageupload/img-files/5617/503 ... 959314.jpg

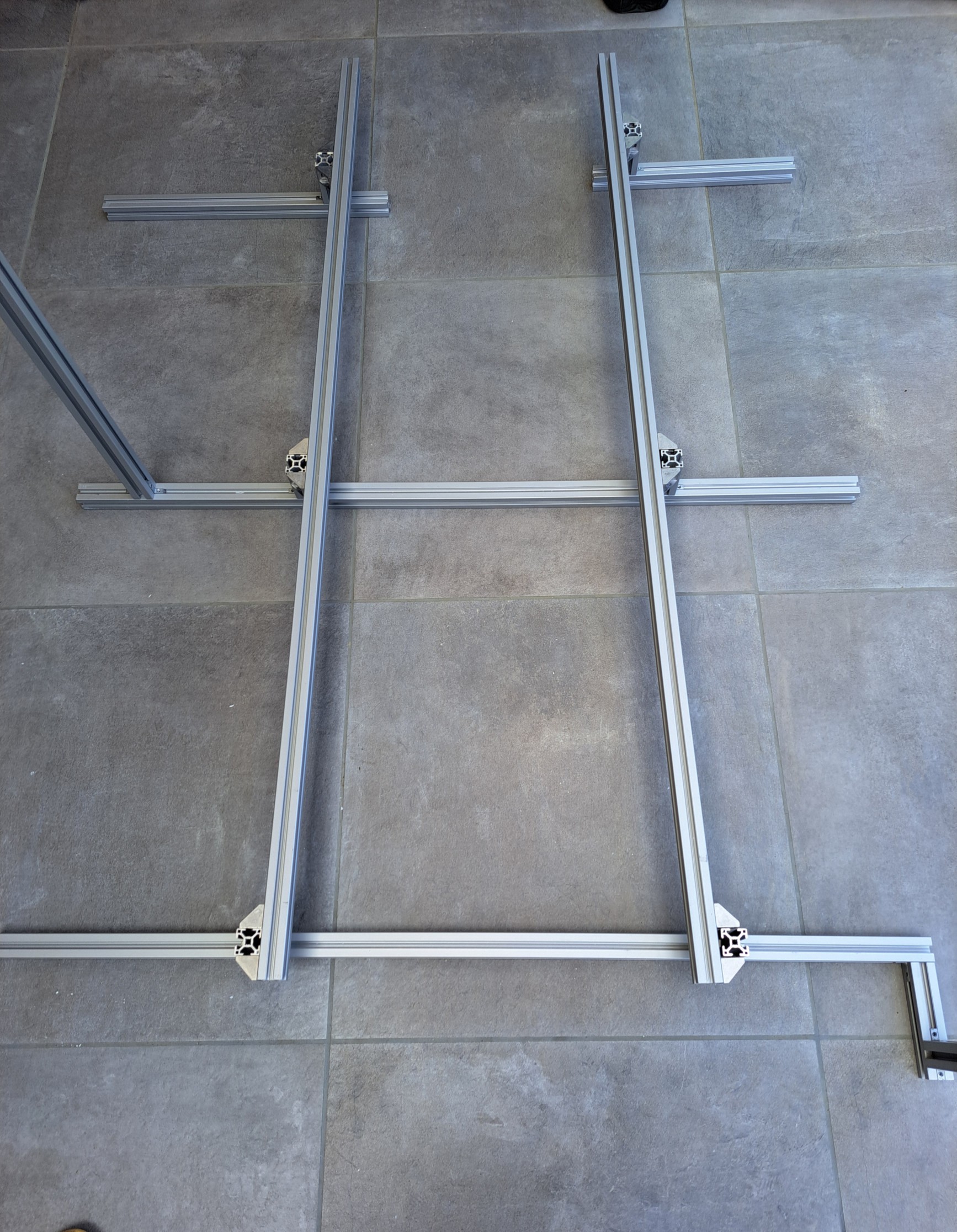

Blick auf die Konstruktion ohne Platte und Auszüge.
ext/dmzx/imageupload/img-files/5617/ce0 ... ee9b49.jpg
Hierauf wurde der Rahmen abgesetzt.
Zuerst habe ich die Unterkonstruktion in die Heckgarage montiert. Dann die Platte eingesetzt und alles verschraubt.
Nun kann ich die Vorderräder demontieren und die Räder in die Konstruktion einbauen. Dabei muss ich jedoch noch die Lenker lösen und um 90Grad drehen.
ext/dmzx/imageupload/img-files/5617/d0b ... 4797d5.jpg

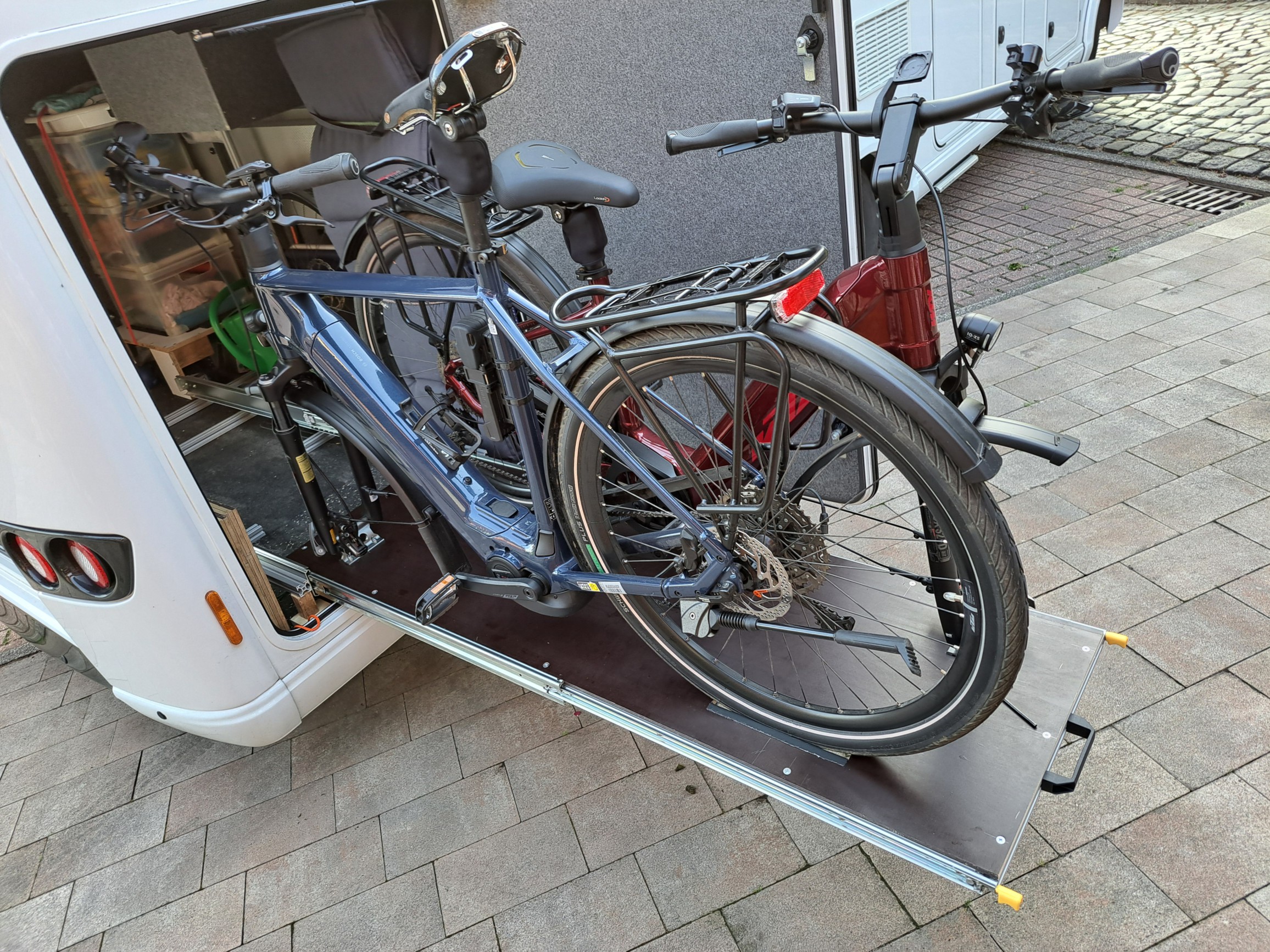

Eingebaut ausgezogen
ext/dmzx/imageupload/img-files/5617/4af ... a8ae89.jpg
Eingebaut in Garage.
ext/dmzx/imageupload/img-files/5617/044 ... bd0332.jpg

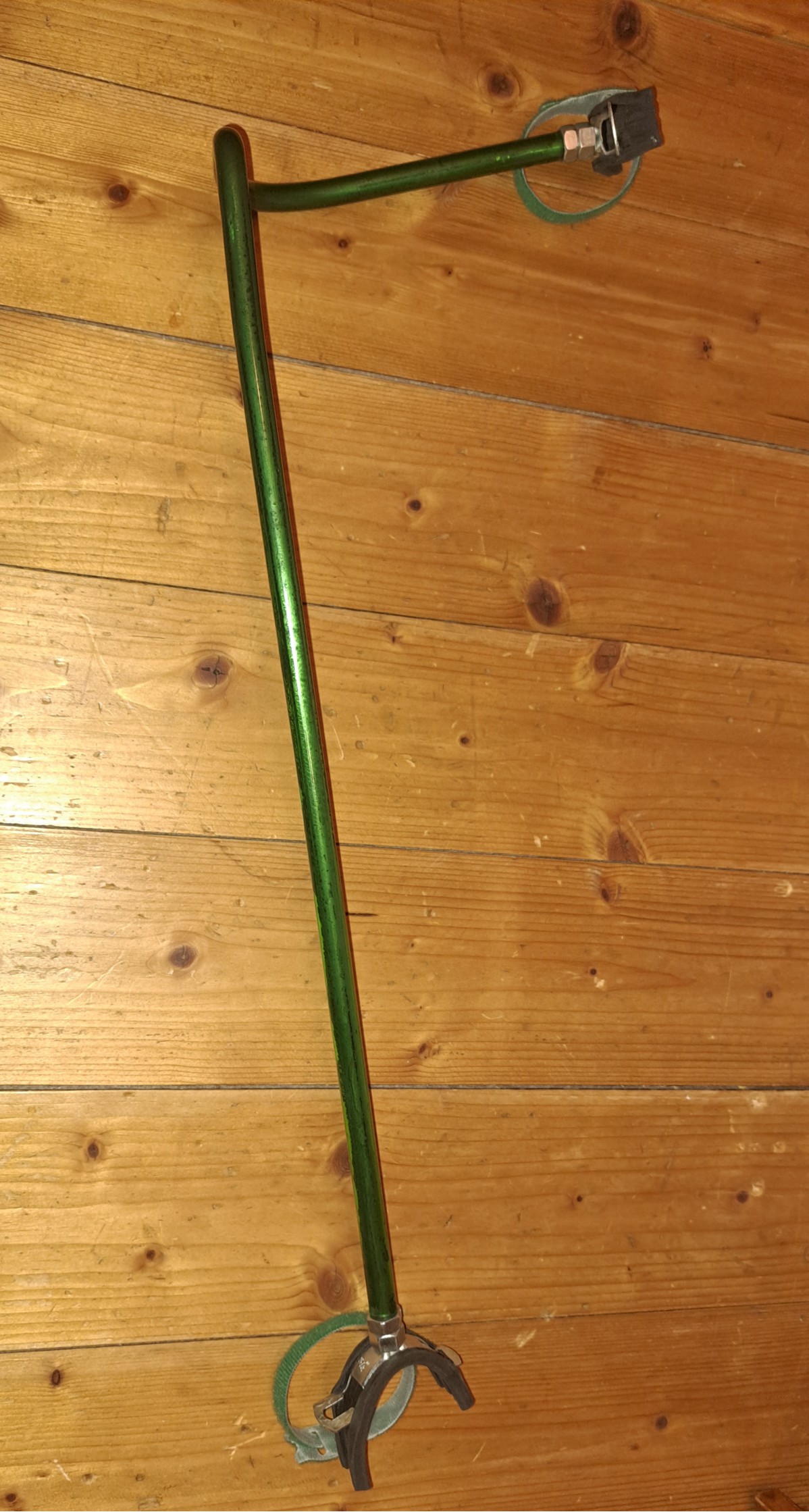

Damit die Räder nicht in Extremsituation wackeln und ggf. aus der Hinterradhalterung springen, habe ich noch eine Verbindung von Sattelrohr zu Gepäckträger gebastelt.
Eine erste Probefahrt über 3 Wochen hat gezeigt, alles passt und nichts bewegt sich.
Somit ein Vollauszug ohne Bohren in der Heckgarage . Und kleiner Nebeneffekt, das Ganze für etwa 550 Euro.
